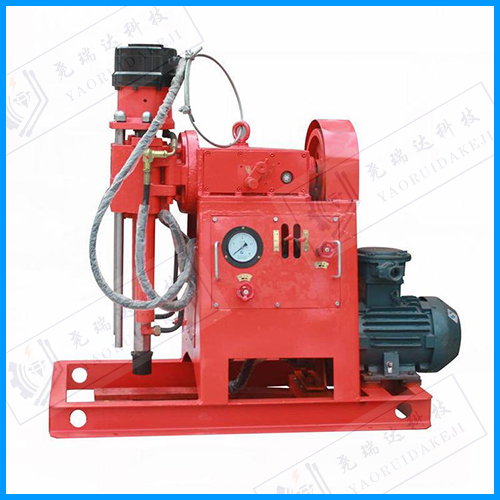

全液壓坑道鉆機整體結構由泵站、操作臺、動力頭、機架、立柱、鉆具等7部分組成，系統都采用全液壓統。

     特點就是扭力大，這比以前的坑道鉆機在技術上有很大的提高。第二就是體重比較輕，體積小，在煤礦工作涉及的工作主要比較復雜，作業環境更是復雜，重量輕就比較適合巷下工作。

      鉆機三個鉆進速度由搬動變速箱一側的兩個操作手把實現，在操作手把上裝有閉鎖裝置。保證兩操作手把不能同時掛檔。變速時需停車并將另一手把置于空擋位置，鉆頭應退離孔底，根據需要搬動操作手把所需要的轉速，如齒輪沒有掛上，可用手搬動六方轉軸輔助。

操縱臺操作

 1、鉆桿的旋轉和推進都靠操作臺的操作手把來控制。把操作手把由空擋位置向前推動，鉆頭順時針?lè)较蛐D(zhuǎn)，進行鉆孔或接裝鉆桿。把操作手把由空擋位置向后拉時，鉆頭反時針?lè)较蛐D(zhuǎn)，就可以拆卸鉆桿。在同一速度下反轉的扭矩大于正轉時的扭矩，這是為了便于拆卸鉆桿。如鉆桿接頭太緊時，應當人工用扳手拆卸。

 2.推移給油缸的操作手把來控制鉆頭的前進和后退。將手把由空擋位置向前推時，動力頭將沿機身向前移動。當向后拉時，動力頭沿機架后退。當操作桿處于空擋位置時，流向液壓缸的液壓油被切斷而回流到油箱去，動力頭處于停止移動狀態。

 3.快速操作手把的作用與推移給進油缸操作手把的操作相同，即“推”前進，“拉”后退。此時，必須將旋轉手把置于“O”位，它把供給馬達的那部分流量倒入推進系統中去，實現動力頭的快速推進和快速后退，以節省大量輔助時間。由于操作手把是彈簧復位，因而在松開快速操作手把時，它總是回到空擋位置。停止快速運動。

4.節流閥用來控制進給速度。節流閥的手柄順時針轉動流量減小，鉆進壓力增高，推進速度加大，反時針旋轉則相反。為此，在正常鉆進時，根據井底壓力大小隨時調節節流閥，即巖石硬時，推進速度可加大，巖石軟時推進壓力應減小。
