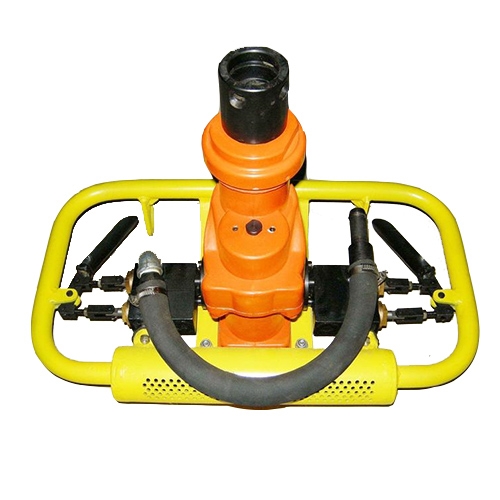

氣動架柱式鉆機  手持架柱式鉆機主要用于一種結合煤礦現場使用的新需求,該機主要用在探測地質構造煤層、探放水、煤層注水、卸放壓力孔,巷道幫錨桿孔的鉆孔及錨桿的攪拌和螺母的安裝。也可用于巖巷樹脂錨桿的攪拌及螺母的安裝. 結構更簡單，功能更齊全，性能更可靠，是煤礦行業必 備設備之一。

架柱支撐氣動手持式鉆機適用于煤巷、半煤巷進行排水作業時使用。ZQSJ-140/4.1手持式氣動架柱支撐鉆機為便攜式，具有重量輕、移動方便、使用可靠、操作簡單、維護方便、鉆進效率高的特點，而且具有反轉功能，可以放便的退出鉆具，是煤礦進行井下排水作業的理想設備。

氣動架柱式鉆機的結構

1、主機由回轉馬達和進給機構組成

　(1)回轉馬達由馬達、齒輪箱、換向閥等部件組成。換向閥控制馬達的開啟及換向壓縮空氣通過換向閥帶動馬達齒輪及主軸轉動從而帶動鉆具轉動。

　(2)進給機構由進給馬達、換向閥、齒條和導軌等部件組成通過換向閥控制進給馬達帶動主動齒輪在齒條上傳動從而帶動回轉馬達前進及后退達到鉆進的目的。

2、支撐機構由兩個氣缸、四零零零八六零五三七氣缸連接管、氣缸換向閥及副支撐組成。高壓空氣通過換向閥來控制氣缸的升降達到頂緊頂板穩定鉆機的目的副支撐通過調節角度來起到輔助支撐鉆機的作用。
