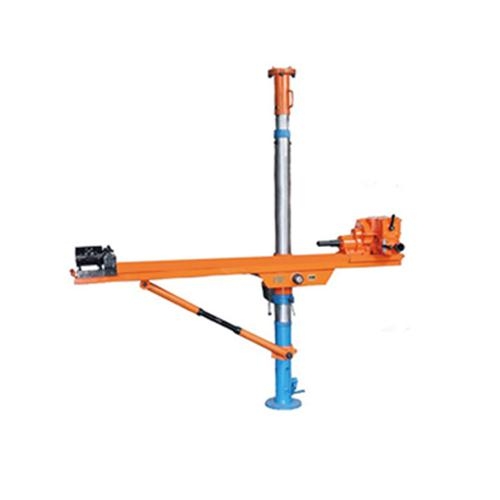

氣動架柱式鉆機鉆進深度和鉆進效率分別比市場上現有的ZQJC系列鉆機提高60%，該機由主機與支架(可根據用戶需求訂購)組合而成，該鉆機主機為便攜式，它具有安全防爆、轉矩大、轉速高、質量輕、體積小、效率高、結構簡單、維修方便等特點，適用于探測地質構造煤層、探放水、抽放瓦斯、煤體注水、卸放壓力孔、巷道貫通超前孔、巷道錨桿支護孔及其它特殊用途；鉆機支架由高性能型材制成，具有質量輕、穩定性高、移動方便等特點。因此，該鉆機成為煤礦安全生產必備裝備之一。

氣動架柱式鉆機，是由通過軟膠管連接的主機、操縱臺和消音器組成的，主機包括機座（1），其特征是：所述機座（1）一側對稱安裝有左、右內注式單體液壓支柱（2），另一側對稱安裝有左、右支架（3）；左、右支架（3）上分別安裝有固定托架（4），導軌組（5）安裝在固定托架（4）上；所述導軌組（5）包括導軌焊件（6），導軌焊件（6）上固定有齒條（7）；所述導軌焊件（6）的一端安裝有鉆桿導向裝置（8），另一端安裝有緩沖裝置（9）；所述鉆桿導向裝置（8）包括導向套體（10）、導向套（11）、上卡座、棟梁，導向套（11）通過導向套體（10）固定在導軌焊件（6）上；所述導軌組（5）上依次安裝有鉆套（12）、回轉裝置（13）和行走裝置（14），所述回轉裝置（13）包括回轉馬達、回轉減速器，回轉馬達為齒輪馬達，回轉馬達通過輸出軸與回轉減速器聯接；所述行走裝置（14）包括行走馬達、行走減速器，行走馬達通過輸出軸與行走減速器相聯接，行走減速器為蝸輪蝸桿減速器，行走減速器的輸出齒輪與導軌組（5）的齒條（7）相嚙合。
