長螺旋鉆動力頭——長螺旋鉆機結構及工作原理

本機液壓行人樁架主要由頂部滑輪組，立柱，斜撐組成。

底盤，行走機構，旋轉機構，起升機構，控制室，液壓系統和電氣系統。

柱體折疊，采用箱形截面結構和法蘭連接。立柱兩側配有圓形或方形滑道，作為動力頭和鉆桿上下移動的導向和抗扭性能。這種鉆機配有箱形折疊柱，可通過液壓缸起降。它方便快捷，運輸過程中無需拆卸。柱的下部與上板鉸接，中部和后部與對角支撐桿鉸接，柱的頂部設有滑輪組，用于完成起升和降落。動力頭，鋼筋籠和灌漿管。當動力頭在滑動路徑中向下和向下滑動以便裝運時，可以拆卸動力頭。

該機液壓步履樁架主要由頂部滑輪組、立柱、斜撐桿、底盤、行走機構、回轉機構、卷揚機構、操縱室、液壓系統及電氣系統組成．

立柱為折疊式，采用箱形截面結構型式，法蘭連接方式。立柱兩側配有圓形或方形滑道作為動力頭、鉆桿上下運動的導向和抗扭。此種鉆機配備的箱形可折疊式立柱利用液壓缸進行起降，方便快捷，運輸時也不需拆卸。立柱下部與上盤鉸接，中后部與斜撐桿鉸接，立柱頂部有滑輪組，用來完成對動力頭、鋼筋籠和注漿導管等的起降。動力頭可沿滑道上下滑動托運時可拆卸。

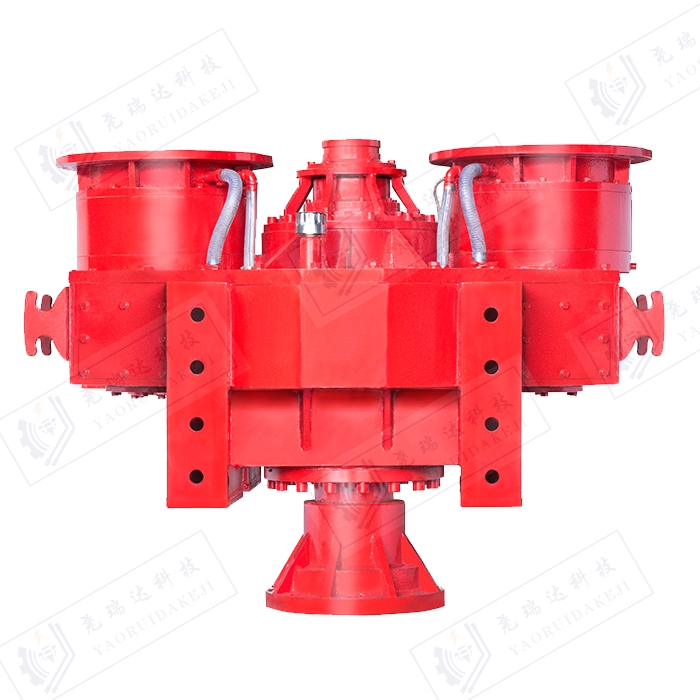

長螺旋動力頭灌注樁注漿器，包括：彎管法蘭、密封座、支座、旋轉套、油封壓蓋以及動力頭箱體，所述彎管法蘭對應套設在密封座頂端，所述支座對應安裝在密封座底端，所述支座與動力頭箱體對應設置，所述旋轉套對應安裝在支座內，所述油封壓蓋對應安裝在動力頭箱體上。
